CMC300-F0x

采用英特尔®至强®E-2278GEL和第八代及第九代英特尔®酷睿™i7/i5/i3处理器的柜式无风扇PC

无风扇系统设计,超薄型

英特尔®至强®E-2278GEL和第八和第九代英特尔®酷睿™i7/i5/i3 LGA插座型处理器

2个千兆位以太网

2 x USB 2.0, 2 x USB 3.0, 1 x COM RS232/422/485

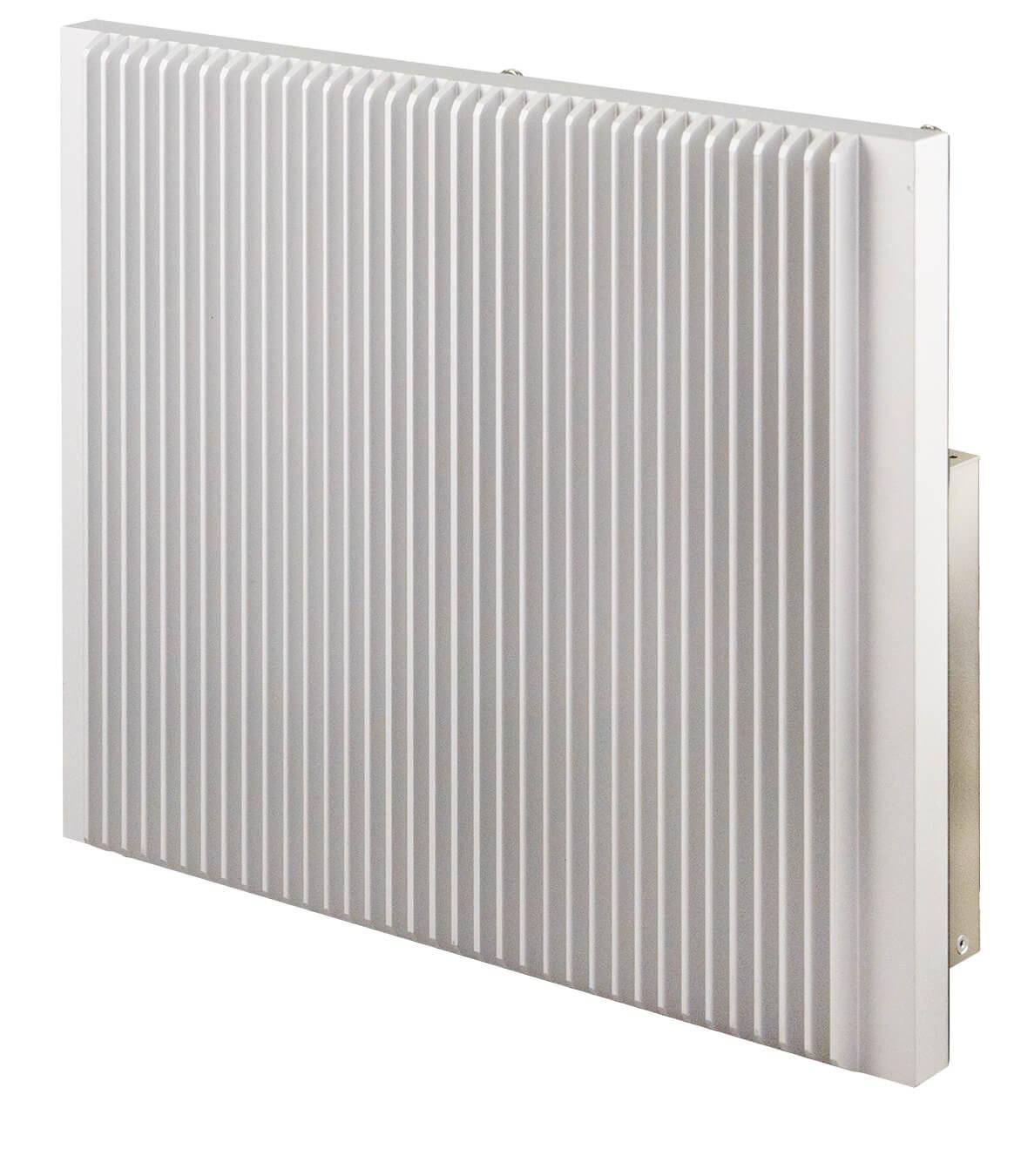

外部散热器具有IP65保护

1 x DVI-D显示输出

2个DDR4,最高可达64GB

1 x mini-PCIe用于存储设备

2个2.5英寸SSD托盘

支持24VDC电源输入

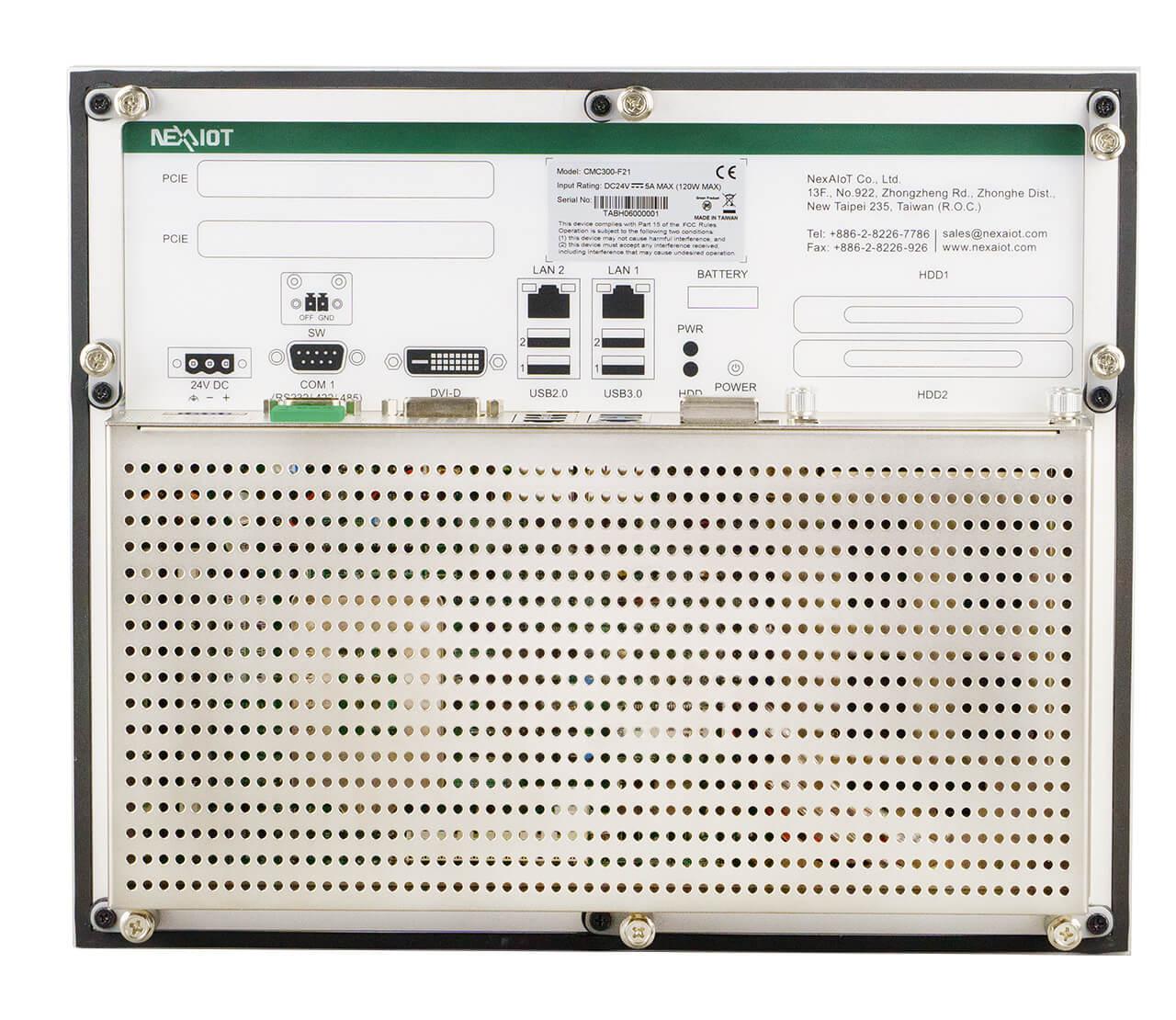

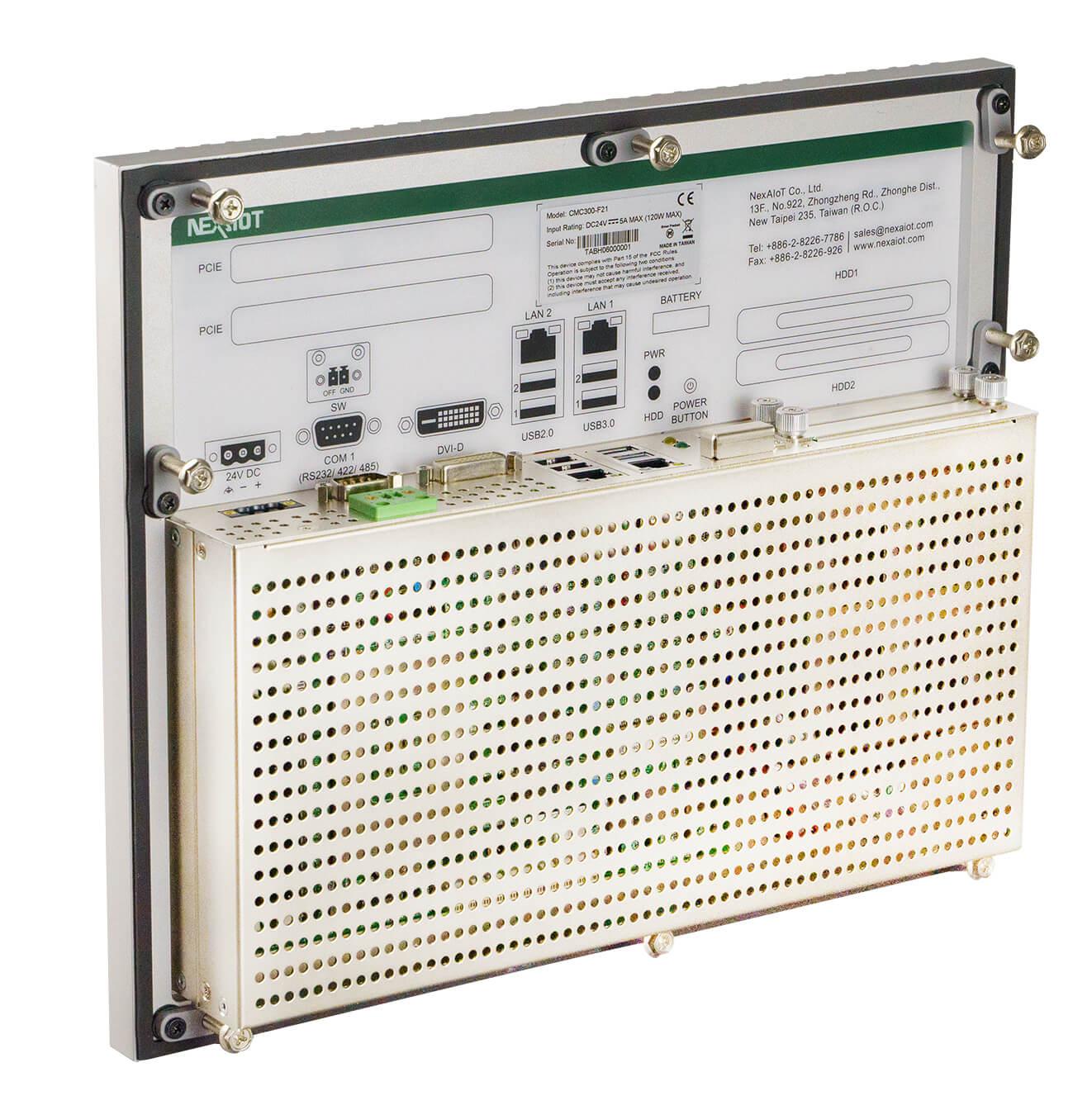

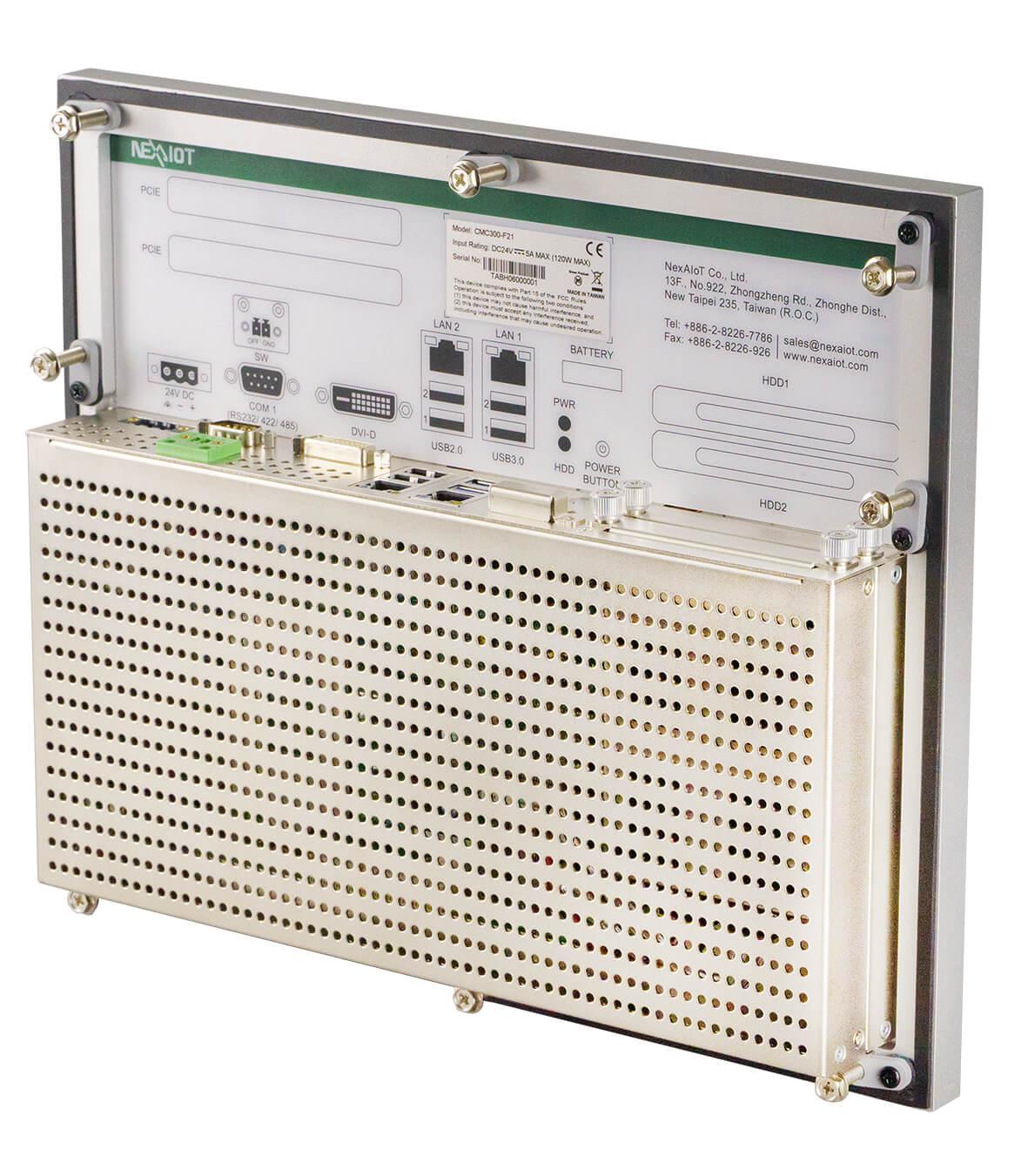

CMC 300-F0x工业无风扇PC系列的设计目的是安装在控制柜的板上或控制柜的后板上。该无风扇PC嵌入到控制柜中合适的切口,其散热器位于控制柜外,具有IP65保护。


CMC 300-F0x采用高性能的英特尔至强级CPU,带有两个外部2.5英寸硬盘托盘。该产品符合风电、充电站等工业领域的易维护条件。


CPU

Support Intel® Xeon® E-2278GELSupport 8th & 9th Gen Intel® Core™ i7/i5/i3 LGA socket type:

- Intel® Core™ i3-8100T, i5-8500T, i7-8700T

- Intel® Core™ i3-9100TE, i5-9500TE, i7-9700TESupport up to 35W CPU

PCHIntel® C246 PCH
内存2 x DDR4 2400/2666 SO-DIMM sockets, support up to 64GB with non-ECC and un-buffered
I/O接口的状态LEDPowerSATA (SSD)
接口

DC power input connector: 3-pin Phoenix Contact terminal blocksCOM: 1 x RS232/422/485Display: 1 x DVI-D portEthernet: 2 x RJ45

- LAN: 1 x Intel® I219-LM PHY LAN and 1 x Intel® I210-IT Gigabit LAN

- Ethernet interface: 10/100/1000 Mbps

- Support wake up on LAN2 x USB 2.0 ports2 x USB 3.0 ports2-pin remote power on/off1 x Easy-access RTC battery socket

存储2 x Easy-access 2.5” SSD trays1 x mini-PCIe slot for storage
电源

DC power input:

- Input voltage: 18VDC -5% to 24VDC +10%, 7.5A

- Reverse polarity protection

环境

Operating temperature:

- 0°C to 55°C with natural convection

- 0°C to 60°C with mild forced airflowOperating humidity support 10%~90% relative humidity,non-condensingVibration protection w/ HDD condition:

- Random: 0.5Grms @ 5~500 Hz, IEC60068-2-64

- Sinusoidal: 0.5Grms @ 5~500 Hz, IEC60068-2-64

基本信息

330mm x 275mm x 116.2mm

Weight: 5.7 KG

材质结构Aluminum extrusion heat sink and iron nickel plating housingBack cover with reserved RAID card heatsink hole IP65 protection for the outside heatsink
认证

CE (EN61000-6-2/EN61000-6-4)

FCC Class A

操作系统Windows 10 64-bit


CMC 300-F03 (P/N: 10CM0030004X0)

Cabinet mount controller fanless PC with Intel® Core™ i5-9500TE 2.2GHz


Options

DDR4 DRAM 16GB (P/N: 72BGM16G07H00)

DDR4 DRAM 32GB (P/N: 72BGM32G02H00)
