ICES 268
第三代Intel® 嵌入式Core™ rPGA988嵌入式处理器家族
Intel® QM77 PCH (HM76)芯片组，支持PICMG COM.0 Rev. 2.0 Type 2, pin输出
支持2个DDR3 SO-DIMMs 1333/1600 non-ECC，最高支持16GB
支持PCIex16 (Gen3.0), 5x PCIex1, 8x USB2.0, 2x SATA3.0/ 2x SATA2.0 和 1x GbE
支持VGA, 双路18/24-bit LVDS 和可选的1x DDI/ SDVO by PEG
尺寸：95mm (mm) x 125mm (L)
- 产品介绍
- 技术参数
- 订购信息
- 相关下载

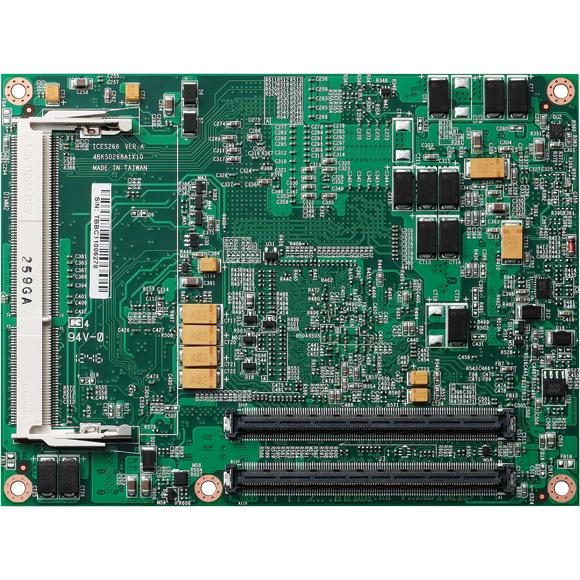

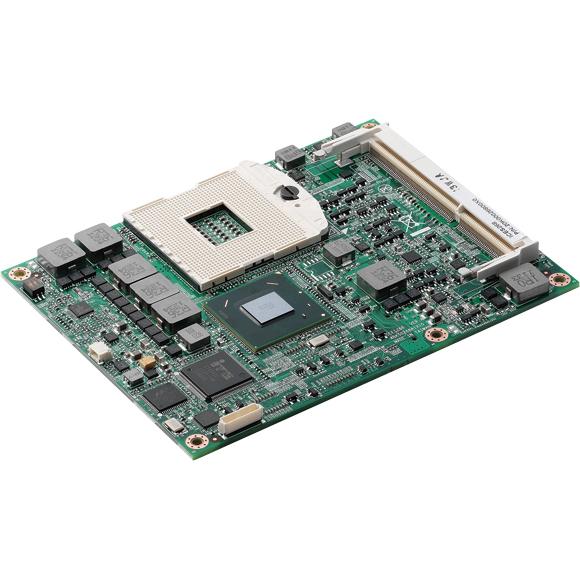

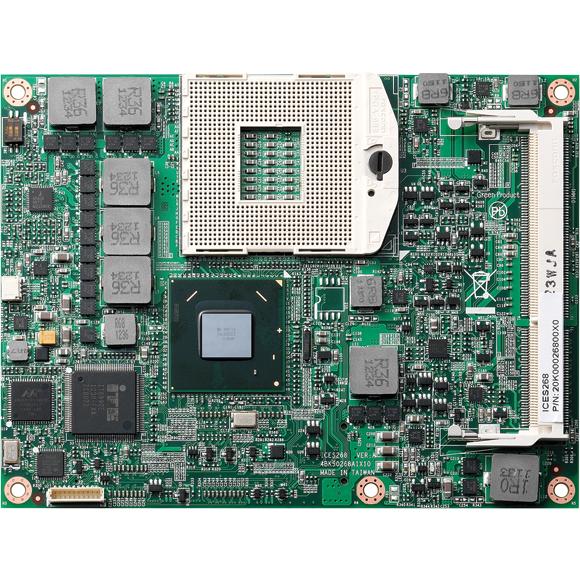

ICES 268是一款Type 2 COM Express核心模块，采用Intel® QM77 PCH (可选 HM76)芯片组，支持Intel® 第三代Intel® Core™ i7/i5/i3 rPGA988处理器，最高支持i7-3610QE (4x 2.3Ghz/ 最高TDP 45W)，带2个DDR3 SO-DIMMs 1333/1600MHz non-ECC，最高支持16GB。
第三代Core i7/ i5/ i3处理器集成了Intel® HD图形引擎，支持DX11，载板配置1个PCIex16 (3.0)。可选的1 x DDI接口B使ICES 268支持SDVO通过附加EBK-A2HDMI用到HDMI, DVI, DP端口。高性能ICES 268 COM Express 核心模块支持4x SATA3.0/ 2.0, 8x USB 2.0, 5x PCIex1 lanes 和1x 千兆以太网；新汉可提供T标准Type 2载板， ICEB 8050C和硬件评估工具包 ICEK 8050C-T2，内件10.4” LCD面板，Flex-ATX电源供应，以帮助设备制造商在前期开发阶段评估整套I/O和附加卡功能。
| CPU | Support Intel® 3rd generation Core™ i7/i5/i3 embedded rPGA988 processors – Intel® Core™ i7-3610QE (4x 2.3GHz/ 6MB cache/ Max. TDP 45W) – Intel® Core™ i7-3610ME (2x 2.7GHz/ 3MB cache/ Max. TDP 35W) – Intel® Celeron® B810 (2x 1.6GHz/ 2MB cache/ Max. TDP 35W) |
| 内存 | Two DDR3 SO-DIMMs, 1333/1600 MHz SDRAM non-ECC up to 16GB |
| 平台控制中心 | Intel® QM77 PCH (option HM76) chipset |
| BIOS | AMI UEFI System BIOS Plug and play support Advanced Power Management and ACPI support |
| 显示 | Intel® HD graphics with DX11 support and supports Triple independent displays One PCI Express x16 Lane (Gen 3.0) down to the carried board Supports VGA, single/dual channels LVDS 18/24-bit interfaces Optional 1x DDI port B support HDMI, DVI, DisplayPort and SDVO by PEG with EBK-A2HDMI |
| 音频 | HD audio interface |
| 板载LAN | Intel® 82579LM Gigabit Ethernet, support iAMT 8.0 (supported by QM77 only) Support boot from LAN, wake on LAN function Signals down to I/O board |
| COM Express连接器 | AB VGA/ LVDS/ 8x USB 2.0, HD Audio/ 2x SATA3.0, 2x SATA 2.0/ GbE/ GPIO/ LPC bus/ 5 x PCIex1/ SMBus (I2C)/ SPI BIOS / SPK out CD PCIex16 (Gen. 3.0) / PCI (v2.3)/ IDE |
| 电源需求 | +12V, +5VSB, +3.3V RTC power |
| 尺寸 | 95mm (W) x 125mm (L) |
| 运行环境 | Operating temperature: -15°C to 60°C Storage temperature: -20°C to 80°C Relative humidity: 10% to 90% (operating, non-condensing); 5% to 95% (non-operating, non-condensing) |
| 认证 | Meet CE FCC Class A |
ICES 268 (P/N: 10K00026800X0)
COM Express type 2, 核心模块，QM77 支持Intel® 第三代 Core™ rPGA988嵌入式处理器，non-ECC DDR3/ 2x SO-DIMMs
ICES 268 F- kit (P/N: 10K00026801X0)
COM Express 主动风扇工具包，带散热片，散热器和冷却风扇用于ICES268
ICEB 8050C (P/N: 10KB0805001X0)
COM Express Type 2 R2.0 评估板，带PCIe/ PCI/ SATA/ CF/ mPCIe/ IDE/ COM/ USB/ VGA/GbE，支持cFAST 或 mini-SATA启动。
ICEK 8050C-T2 (P/N: MISC 通过项目注册)
COM Express Type 2开发工具包，用于 NEXOM COM Express紧凑型/ 核心模块装配 SO-DIMM 系统内存，被动/ 主动散热片，用于Type 2载板ICEB8050C ，支持mini-SATA/ CFast-SSD启动，预先安装了Win 7试验版操作系统，10.4" LCD/ LVDS显示，内建Flex-ATX PSU AC 110/220V 电源输入
