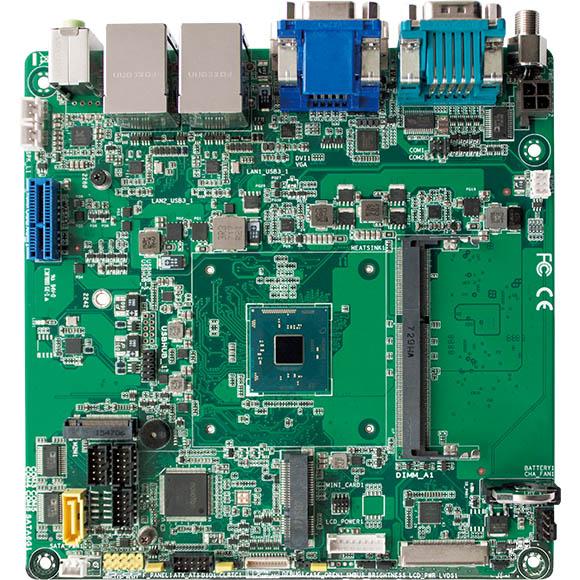

NEX 621A

Mini-ITX板,Celeron® N3060处理器,支持多显示器,丰富的I/O支持

板载英特尔®赛扬®N3060处理器,配备DDR3L SO-DOMM

支持VGA、DVI-D、LVDS等多种显示方式

支持1 x SATAIII 6.0Gb/s, 1 x M.2 M-key, 1 x mini-PCIe, 4 x USB 3.0, 3 x USB 2.0端口; 2 x RTL GbE LAN, 5 x 系列端口, 1 x PCIe x1, 1 x PS/2头, 1 x 8位DIO, HD音频和1 x扬声器输出

DC输入+12V

无风扇

可选:Wi-Fi模块/M.2存储/TPM模块


NEX 621A是一块Mini-ITX板,其中Intel® Celeron® N3060处理器(代号为Braswell)具有较低的TDP 6W,支持多显示器VGA/DVI-D/双通道18/24-bit LVDS。采用单通道DDR3L非ECC SO-DIMM,最大内存容量可达8GB。


NEX 621A支持1个SATAIII 6.0Gb/s, 1个M.2 M-key ,1个mini-PCIe, 4个USB 3.0, 3个USB 2.0端口; 2个RTL GbE LAN, 5个系列端口, 1个PCIex1, 1个PS/2头, 1个8位DIO, HD音频和1个扬声器输出。


NEX 621A具有多功能显示、丰富的I/O支持,适用于多媒体以及工业嵌入式应用的关键任务,如信息亭、数字标牌、游戏、自动化应用等。


CPU Intel® Celeron® N3060 processor,

(2C @ 2.48GHz CPU (burst mode), 320/600MHz GFX (turbo), ~6W TDP)

显示

1 x DVI-D connector (resolution up to 1920x1200@60Hz)

1 x VGA connector (resolution up to 1920x1200@60Hz)

1 x LVDS connector (resolution up to 1920x1080@60Hz)

系统

1 x DDR3L 1600 MHz SO-DIMM, max. 8GB, non-ECC

1 x SATAIII 6Gb/s connector

1 x SATA power connector

2 x USB 3.0 + LAN (RJ45) connector

2 x USB 2.0 header

- Support additional 3 USB ports (2 x 2*5-pin, p=2.00mm)

1 x PS/2 header

5 x Serial ports

- 3 x RS232 (COM1 (DB9), COM3~5 box header)

- 1 x RS232/485/422 & +5V/RI/+12V select by COM2 (DB9)

1 x 8-bit DIO header (4in/4out)

Watchdog timer (1~255 step by software program)

1 x TPM connector

Support Realtek HD AUDIO

- 1 x Dual deck jack (Line-out, Mic-in)

- 1 x Speaker out header (4Ω/2W)

1 x Lockable DC jack, 1 x ATX 4-pin power connector

BIOS64Mbit Flash ROM x 1, AMI BIO
存储

1 x SATAIII 6.0Gb/s

1 x M.2 M-key (2242/2280, default: 2280)

扩展

1 x PCIe 2.0 [x1] slot

1x mini-PCI express slot (full size, support PCIe/USB interface)

电源

12V DC input

- DC lockable jack or ATX 4-pin power connector

Power mode AT/ATX (jumper selection)

接口

1 x Lockable DC power jack

2 x Serial (DB9) ports

1 x DVI-D connector

1 x VGA connector

2 x USB 3.0 + LAN (RJ45) connector

1 x Dual deck jack

环境

Operating temperature : 0°C~60°C

Storage temperature : -20°C~80°C

Relative humidity : operating 10%~90%, non-condensing

尺寸Mini-ITX 6.7” x 6.7”(170mm x 170mm)
系统Windows® 7 32/64-bit, 8.1,10 64-bit & Fedora
认证

EMC & Safety

CE/FCC Class A


NEX 621A-N3060 (P/N: 10G00062100X0)

On-board Intel® Celeron® N3060 processor, w/ DDR3L SO DIMM, support multiple display from VGA, DVI-D, LVDS, 1 x SATAIII 6.0Gb/s, 1 x M.2 M-key,1 x mini-PCIe, 2 x LAN, 4 x USB 3.0, 3 x USB 2.0, 5 x COM, HD Audio, DC input


Optional Accessories

12V, 60W power adapter w/o power cord (P/N: 7400060025X00)

COM port cable(P/N: 603COM0093X00)

USB cable (P/N: 603USB0085X00)

PS/2 cable (P/N: 603PS20006X00)
