VTC 6221

符合E标志的英特尔Atom® E3950无风扇车载电脑

英特尔Atom®四核E3950处理器,最高主频2.0GHz

支持六张SIM卡+三个WWAN模块

内置u-blox-M8 GPS

内置CAN总线2.0B

1个外部存储(兼容9毫米磁盘

符合E标志

3 x mini-PCIe + 2 x M.2 插座扩展

宽电压输入 9~48 V DC

三个视频输出,两个VGA和一个HDMI

1个麦克风输入,2个线路输出


VTC 6221,基于英特尔®酷睿™四核处理器E3950(最高2.0GHz),特别符合严格的E标志标准,具有坚固、无风扇和紧凑的结构。VTC 6221通过内置的CAN Bus 2.0B接口在车辆和计算机之间提供完整的通信能力。


VTC 6221具有丰富的WLAN和WWAN无线连接功能。由于每个调制解调器支持双SIM卡,VTC 6221允许六个SIM卡相互备份,通过软件实现更好的连接质量。此外,六个SIM卡和三个WWAN模块的架构可以增加带宽,以获得更快的数据传输速度。VTC 6221配备了智能电源管理,可以通过点火、RTC定时器或短信远程唤醒。通过整合各种I/O端口和3个mini-PCIe、2个M.2插座的扩展性,通过VGA和HDMI连接,

VTC 6221保持灵活性,以满足不同车辆应用的需求,如信息娱乐、调度系统、蜂窝/无线网络连接和视频监控。迷你PCIe插槽的设计x 3可以在需要时解决市场的潜在要求。


CPUIntel Atom® processor E3950, up to 2.0GHz, 12W, 4 core
内存1 x 204-pin DDR3L SO-DIMM socket support 1866MHz up to 8GB. default 4GB
视频输出

Chipset Intel® HD graphics 505

1 x HDMI 1.4b up to 4096 x 2160 @30Hz

2 x VGA up to 1920 x 1200 @60Hz

存储

1 x 2.5” SATA 3.0 external SSD (compatible with 9mm drive)

1 x CFast (externally accessible), optional mSATA

扩展

1 x Full size mini-PCIe socket (USB 2.0) for LTE module with 2 x external SIM

1 x Full size mini-PCIe socket (USB 2.0, PCIe 2.0), BOM optional full size mini-PCIe socket (USB 2.0) for LTE module with 2 x external SIM

1 x Full size mini-PCIe socket (USB 2.0, PCIe 2.0)

1 x M.2 3042 Key B socket (USB 2.0, USB 3.0) for LTE/5G NR module with 2 x external SIM

1 x M.2 3042/3050/3052 Key B (USB 2.0, USB 3.0, PCIe 2.0 (BOM optional)) for LTE/5G NR module with 2 x external SIM

导航与传感器

1 x Default u-blox NEO-M8N GNSS module for GPS/Glonass/QZSS/Galileo/Beidou

Optional M8U modules with dead reckoning available

G Sensor (3-axis, 10-bit resolution)

LAN2-Port LAN, 10/100/1000 Mbps I210-IT GbE, BOM optional 3-port LAN
安全TPM 2.0: Infineon SLB9665TT2.0FW5.62 (BOM optional)

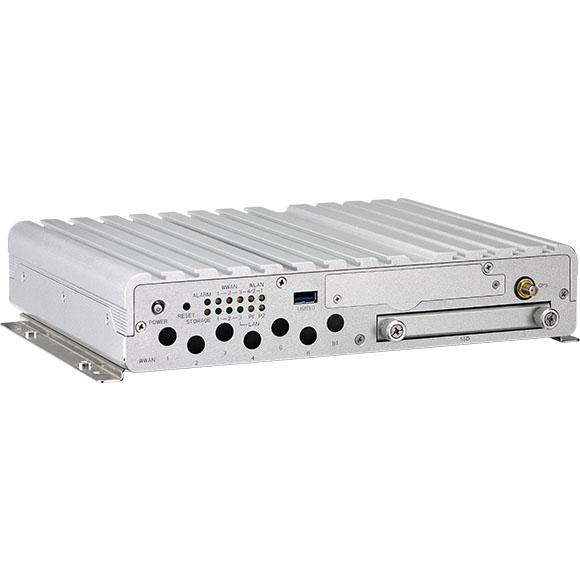

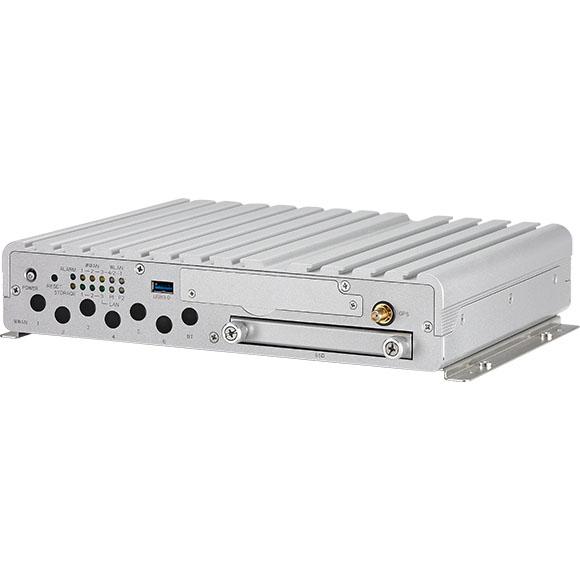

I/O 前面板

12 x LED indicators (including 2 x programmable LED)

6 x Externally accessible SIM card sockets with cover

1 x 2.5" removable SSD tray

1 x Externally accessible CFast card socket with cover

1 x Reset button

1 x Power button

1 x USB 3.0 type A (5V/0.9A)

8 x SMA antenna

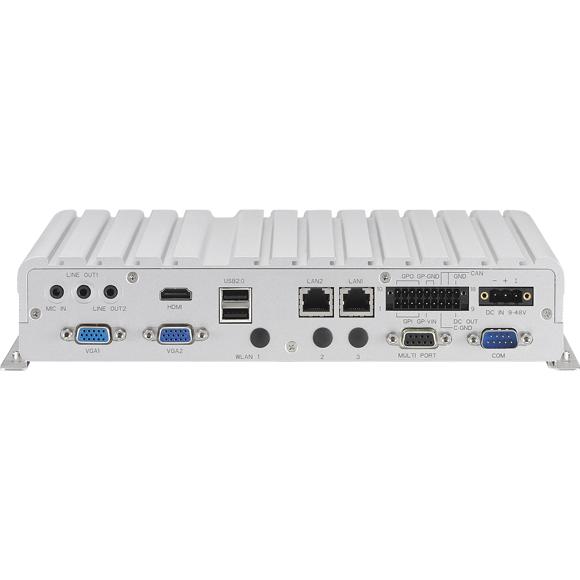

I/O 后面板

1 x 3-pin terminal block for 9V~48 VDC

2 x USB 2.0 type A (5V/0.5A)

2 x RJ45 LAN port, 10/100/1000 Mbps

1 x Mic-in, 2 x Line-out

2 x VGA

1 x HDMI 1.4b

1 x DB9 (COM) full RS232

3 x SMA antenna

1 x DB9 (MULTI PORT) for RS232 TX/RX, RS485, USB 2.0

1 x 18-pin terminal block

- 1 x CAN Bus 2.0B (onboard)

- 4 x DI

- 4 x DO

- Vin, GND for GPIO

电源与软件

Power input 9~48 VDC

Selectable boot-up & shut-down voltage for low power protection by software

Setting 8-level power on/off delay time by software

Support S3/S4 suspend mode

10~255 seconds WDT support, setup by software

SDK (Windows/Linux) including utility and sample code

系统Windows 10/Linux
尺寸260mm (W) x 196mm (D) x 50mm (H) (10.24” x 7.71” x 1.97”)
重量2.5kg
环境

Operating temperatures:

- -40°C to 70°C (w/ industrial SSD) with air flow

Storage temperatures: -40°C to 80°C

Relative humidity: 10% to 90% (non-condensing)

Vibration (random)

- 2g@5~500 Hz (in operation, SSD)

Shock (SSD/HDD):

- Operating: MIL-STD-810G, Method 516.6, Procedure I, functional shock=20g

- Non-operating: MIL-STD-810G, Method 516.6, Procedure V, crash hazard shock test=75g

标准/认证

CE

FCC Class A

E13 mark


VTC 6221 (P/N: 10V00622100X0)

Intel Atom® processor E3950 CPU,4GB DDR3L SO-DIMM, DC input 9~48 VDC, 2 x VGA, 1 x HDMI, 2 x LAN, 2 x RS232, 1 x RS485, 4 x GPIO, 4 x USB
