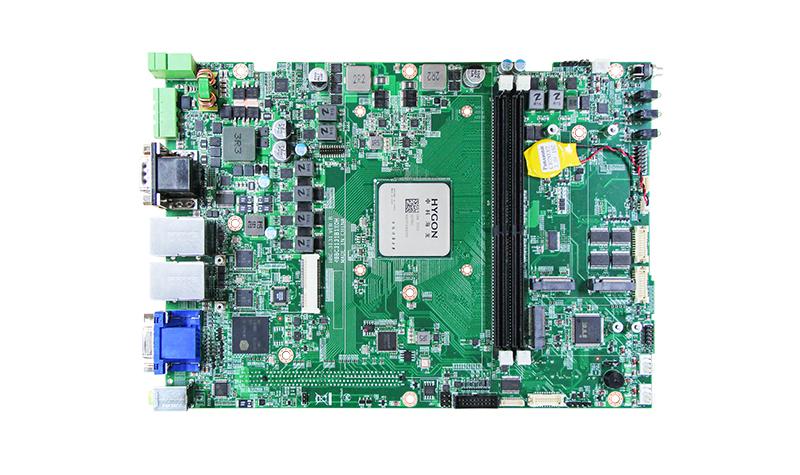

HBC-3131
支持国产 x86 架构海光 3131E 处理器/ 4 核 8 线程 / 主频 2.6GHz
支持双通道 DDR4 UDIMM 插槽，单条最高支持 16GB
支持 1 路 PCIe x16 扩展
支持 6×USB / 2×LAN / 6×COM / 1×HDMI / 1× VGA / 1×LINE OUT、MIC
支持中标麒麟、统信 UOS 及 Linux、Win10 系统
- 产品介绍
- 技术参数
- 订购信息
- 相关下载
基于国产海光处理器自主研发的工业单板产品，支持双通道标准 DDR4 UDIMM插槽 , 最高支持32GB/2666MHz。具备 1 路 HDMI 高清显示输出、1路VGA输出 、6路串口、4路USB 3.0 、2路USB2.0及 2路千兆网口等通用 I/O接口；支持1路PCIe x16，配合不同的扩展板卡，适用于多种行业应用环境。
| CPU | HYGON 3131E 4核8线程，2.6GHz |
| 内存 | 2 × DDR4 UDIMM 2400/2666 MHz 单条最大支持16GB |
| 显示 | 1 × HDMI最大分辨率1920*1080@60Hz 1 × VGA 最大分辨率1920*1080@60Hz |
| 网口 | 2 × Intel I211 千兆 |
| USB | 2 × USB3.0 板载插针连接器 2 × USB3.0 2 × USB2.0 |
| 存储 | 2 × SATA3.0 板载接口 1 × mSATA miniPCIe接口 2 × M.2 M-key 2280 |
| 音频 | 1 × Mic in 1 × Line out |
| 串口 | 6 × COM COM1-2 DB9连接器（COM2，RS232/422/485,可自动换向，BIOS可调） COM3-6 在板插针形式 RS232 |
| GPIO | 4DI 4DO 板载插针 |
| 后置I/O | 1 × VGA 1 × HDMI 2 × LAN 2 × USB 2.0 2 × USB 3.0 2 × COM 1 × Mic-in 1 × Line out 1 × 3-pin电源输入 1 × 2-pin SW & 2-pin S3 |
| 前置I/O | LEDs for Power/HDD/LAN Power on/off switch SIM card socket |
| 扩展接口 | 1 × PCIe x16 1 × B key 3052/3042 2 × M key 2280 1 × miniPCIe，支持mSATA |
| 输入电压 | DC 12-30V |
| 连接器 | 1 × 3-pin 绿端子 1 × ATX AUX POWER CON 2x2 |
| 尺寸 | 261mm（L） × 180mm（W） |
| 工作温度 | -20 ~ 55 ℃ |
| 存储温度 | -40 ~ 80 ℃ |
| 工作湿度 | 40℃，95%相对湿度，无凝结 |
| 认证 | CE、FCC、classB |
| 型号 | HBC-3131 |
| 订购号 | P/N: 20BC03131B2XH |
| 基本配置 | HYGON 3131, 4 × USB / 2 × LAN / 1 × HDMI / 1 × VGA / 2 × COM / 1 × LINE OUT / 1 × MIC |
| 可选配置 | P/N: 20JB36CE0B1XH，NISK36CE转接卡，支持1×PCIe x1扩展 P/N: 20JB36CE201XH，NISK36CE2转接卡，支持2×PCIe x1扩展 P/N: 20JB36CP2C1XH，NISK36CP2转接卡，支持2×PCI扩展 P/N: 20JB36CPEB1XH，NISK36CP2E转接卡，支持1×PCIe x1与1×PCI扩展 |
