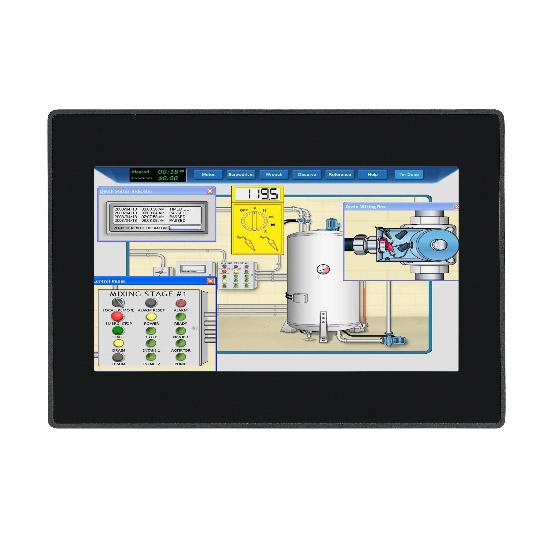

eSMART10
10.1 "TFT彩色显示屏,LED背光灯
1024 x 600像素(WSVGA)分辨率,64K色
电阻式触摸屏
1个以太网端口
1个USB主机端口
1个RS232/422/485通信端口
极具成本效益的HMI,采用塑料底盘
纤细的设计:安装深度小于30mm
- 产品介绍
- 技术参数
- 订购信息
- 相关下载
eSMART系列人机界面产品将最先进的功能和顶级的性能与出色的设计相结合。它们是为您的系统增加经济实惠的功能和控制的理想选择。eSMART10具有明亮的10.1英寸TFT宽屏(16:9)显示器,带有完全可调光的LED背光。JMobile软件提供完整的矢量图形功能和大量的连接选项。
包括JMobile运行时间。与JMobile Studio完全兼容
完全的矢量图形支持:对SVG图形对象的本地支持。透明度和阿尔法混合
多语言应用程序:轻松地创建和管理你的多语言应用程序,以满足全球要求。支持远东语言。JMobile studio中的工具支持轻松的第三方翻译,并帮助减少应用程序的开发和维护成本。
以数字、文本、柱状图、模拟量表和图形图像格式显示数据
丰富的最先进的人机界面功能:数据采集、报警处理、调度器和定时动作(每日和每周调度器、例外日期)、配方、用户和密码、电子邮件和RSS订阅、旋转菜单
包括对工厂和楼宇自动化系统的各种通信驱动的支持
多个驱动器的通信能力
远程监测和控制:客户端-服务器功能。支持移动客户端
通过基于VNC的功能进行远程维护和支持
用JMobile studio对HMI应用进行离线模拟
强大的脚本语言用于HMI应用的自动化。脚本调试提高了应用开发的效率
丰富的符号和对象库
项目模板
用于现场总线系统、I/O和控制器的可选插件模块
显示屏背光可调光至0
CPU & 内存 | CPU - ARM Cortex A8 1 GHz Chipset - ARM Max. Memory - On Board 512MB DDR |
LCD & 触摸 | LCD Size - 10.1" (16:9) Resolution - 1024x600 Luminance - 200cd/m2 Viewing angle (U,D,L,R) - 70, 70, 60, 70 Touch Screen - 4-wire resistive |
图像 | LVDS - Single, 16bit |
存储 | eMMC - 4GB |
接口 | 1 x USB2.0 LAN Ports - 2 x MbE |
串行& GPIO | Serial Port (External) * : isolation - 1 x RS232/422/485 |
基本信息 | Power Input Range - 24VDC Power Supply Adapter - Optional System Dimension (WxDxH) - 282 x 197 x 35 mm Carton Dimension (WxDxH) - 345 x 250 x 103 mm Net weight - Approx. 1kg Gross weight - Approx. 1kg |
eSMART10 (P/N:A0IE0001002X1)
10IE0001002X1 +ESMA10U301 & 6014500135X00 License Label
10.1” widescreen TFT WSVGA touchscreen with Ethernet and USB interfaces. JMobile run-time
