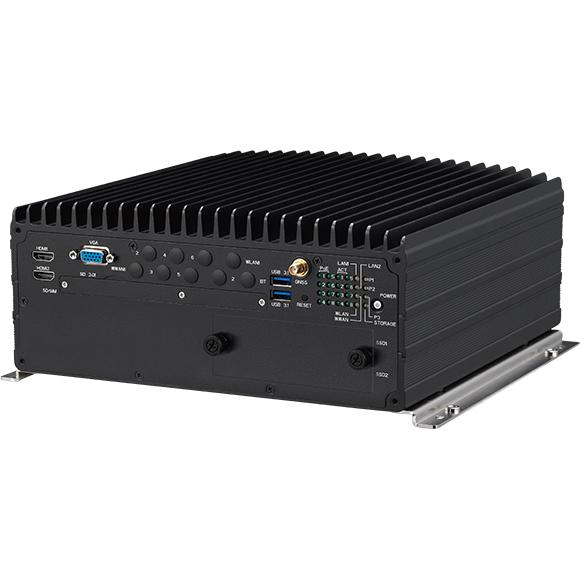

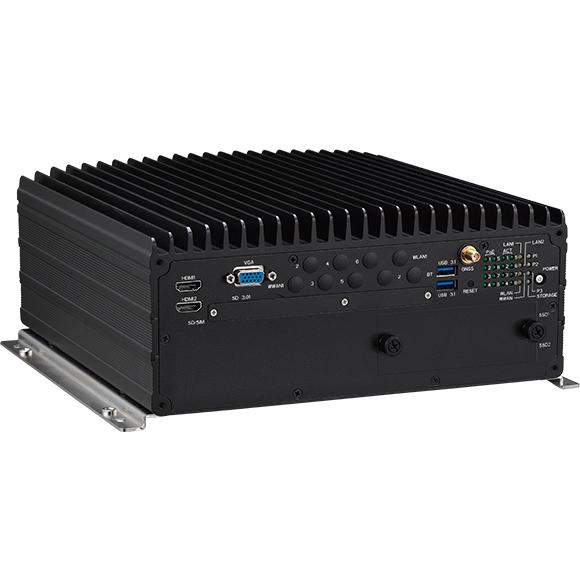

nROK 7252-WI2-C8S

配备英特尔®第八/第九代酷睿™/至强®CPU的无风扇机车电脑

Intel® Coffee Lake S/Refresh第8/9代Core™/Xeon® LGA1151 插口 CPU

支持六张SIM卡+三个WWAN模块

支持LTE/5G WWAN模块

2个外部SSD用于RAID 0, 1, 5, 10(与15mm磁盘兼容)

2个mSATA(占用mini-PCIe插槽)

符合EN50155,OT4级标准

3个视频输出,一个VGA和两个HDMI

3个mini-PCIe + 2个M.2插座扩展

1张SD卡用于导出和备份数据

宽电压输入24~110V DC(带隔离)

高达3秒的临时电压跌落保护


nROK 7252实现了公共交通和服务的运营效率。基于Intel® Coffee Lake S/Refresh第8/9代Core™/Xeon® LGA1151插座型CPU和8端口802.3 af/at PoE,它提供了一个整合了高计算能力的解决方案。每个调制解调器支持双SIM卡,它允许六个SIM卡相互备份,通过软件实现更好的连接质量。此外,六个SIM卡和三个WWAN模块的架构可以增加带宽,以获得更快的数据传输速度。RAID 0、1、5、10保证了2个外部SSD的数据安全。


nROK 7252保持了灵活性,以满足不同机车车辆应用的需求,如信息娱乐系统、交通蜂窝路由器、视频服务器和视频监控。

CPU

支持 9th/8th generation Intel® Core™ i7/i5/i3, Xeon® LGA1151 插槽

- Intel® Core™ i7-9700TE/i7-8700T, TDP 35W

- Intel® Core™ i5-9500TE/i5-8500T, TDP 35W

- Intel® Core™ i3-9100TE/i3-8100T, TDP 35W

- Intel® Xeon® E-2278GEL, TDP 35W

- Intel® Celeron® G4900T, TDP 35W

芯片Intel® C246 platform controller hub
内存

2 x 260-pin DDR4 SO-DMIM sockets up to 32GB/channel (64GB for two channels)

ECC 内存支持: i3-9100TE/i3-8100T, E-2278GEL, G4900T

视频输出Chipset Intel® UHD graphics 630

2 x HDMI 1.4b up to 4096 x 2160 @ 30Hz

1 x VGA up to 1920 x 1200 @ 60Hz

存储

2 x 2.5” SATA 3.0 external SSD (15mm)

2 x mSATA (occupied mini-PCIe slot)

1 x 可拆卸式 SD 3.0

扩展

1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA)

1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA), BOM optional M.2 3042 Key B socket (USB 2.0, USB 3.1 Gen 1) for LTE/5G NR module with 2 x external SIM

1 x Full size mini-PCIe socket (USB 2.0, USB 3.1 Gen 2 (BOM optional)) for LTE module, BOM optional M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen 2, PCIe 3.0 (BOM optional)) for LTE/5G NR module with 2 x external SIM

2 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen 2, PCIe 3.0 (BOM optional)) for LTE/5G NR module with 2 x external SIM

导航系统和车载传感器

1 x 默认的 U-blox NEO-M8N GNSS 模块,用于 GPS/Glonass/QZSS/Galileo/Beidou

可选择带航位推算的 M8U 模块

G传感器 (3轴, 10位分辨率)

局域网和以太网供电2-Port LAN M12 X-coded, 10/100/1000 Mbps Intel® I210/I219 (support iAMT) GbE

8-Port LAN M12 X-coded, 10/100/1000 Mbps Ethernet Switch GbE, PoE 802.3af/at, max. 60W

安全TPM 2.0: Infineon SLB9665TT2.0FW5.62 (BOM optional)

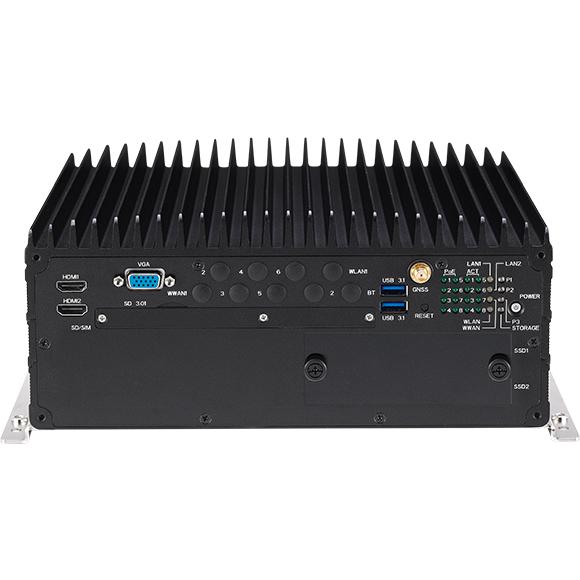

I/O 前面板

24 xLED指示灯(包括3个可编程的LED)。

2 x HDMI 1.4b

1 x VGA

1 x USB 3.1 Gen 2 A型(5V/1A)

1 x USB 3.1 Gen 1 A型(5V/1A)

6 x 外部可访问的带盖SIM卡插座

2 x 2.5 "可移动SSD托盘

1 x 带盖的SD

1 x 重置按钮

1 x 电源按钮

10 x SMA天线

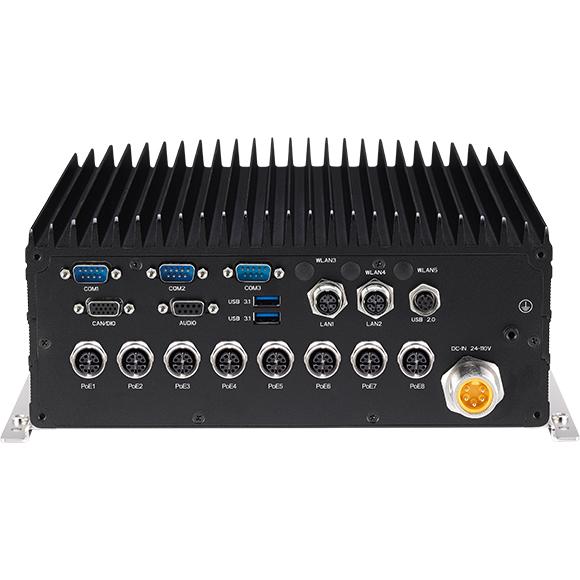

I/O 后面板

2 x LAN M12 X-coded, I210/I219 10/100/1000 Mbps

8 x PoE 802.3af/at (最大60W), M12 X-coded

1 x 麦克风输入,2 x 线路输出(AUDIO,DB9,母)

1 x M12 A型编码连接器,用于2 x USB 2.0

2 x USB 3.1 (5V/1A) A型接口

2 x DB9(COM1/COM2),用于完整的RS232(隔离)

1 x DB9(COM3),用于完整的RS232/422/485(隔离)

1 x DB15 (CAN/DIO)

- 1 x 隔离的CANBus 2.0B

- 4 x DI和4 x DO(隔离

- 用于DIO隔离的电源输入,9~48VDC

1 x 防水直流输入连接器,带点火功能

- 24~110VDC (带隔离)

3 x SMA天线

电源和软件

电源输入24~110V DC,带隔离装置

1.65~3秒(250W~120W)的临时电压跌落保护

可通过软件选择开机和关机电压,实现低功率保护

通过软件设置8级电源开/关延迟时间

支持S3/S4暂停模式

支持10~255秒WDT,通过软件设置

SDK(Windows/Linux)包括实用程序和示例代码

系统Windows 10/Linux
尺寸260 x 266 x 110 (W x D x H) (mm)
重量7.6kg
环境

操作温度:EN50155,等级OT4 -40~70°C,85°C 10分钟(含工业固态硬盘),有空气流通。

存储温度:-40~80°C

相对湿度:90%(不凝结)

振动(随机)

- 2g@5~500 Hz (运行中,SSD)

振动(SSD)

- 操作中:MIL-STD-810G,方法514.6,类别4,普通美国公路卡车振动暴露

- 存储:MIL-STD-810G,方法514.6,类别24,最小完整性测试

冲击(SSD

- 操作:MIL-STD-810G,方法516.6,程序I,功能冲击=40g

- 非操作性的:MIL-STD-810G,方法516.6,程序V,碰撞危险冲击测试=75g

认证

CE

FCC Class A

EN 50155: 2017

- 环境温度EN50155,OT4级(-40~70℃),85℃,持续10分钟

- 供电中断等级S1, S2

- 电源改变等级C1、C2

- EMC EN 50121-1: 2017, EN 50121-3-2: 2016+A1: 2019

- 环境 EN 60068-2-1, EN 60068-2-2, EN 60068-2-30

- 冲击和振动 IEC 61373 B级

- 保护层等级PC1 (PC2,根据要求)

EN 45545-2: 2013+A1:2015


nROK 7252-WI2-C8S (P/N: 10A00725203X0)

System bare-bone. Intel® Coffee-Lake S/Refresh/Xeon®, DC input 24V~110V (w/ isolation), 8 x PoE, 2 x SSD tray
