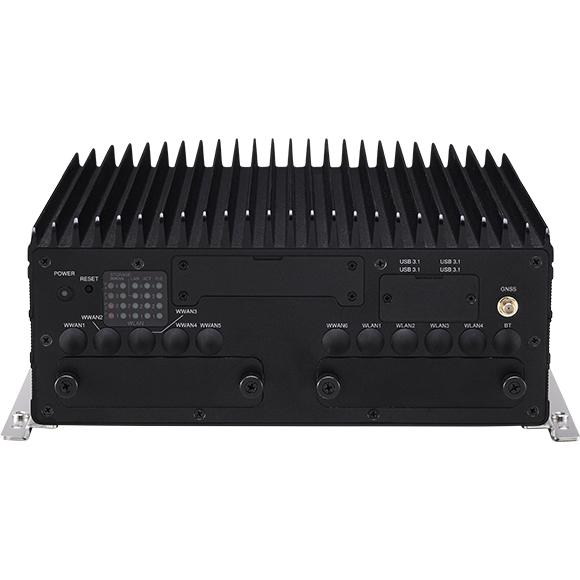

nROK 7251-WI-7C4IP
英特尔®酷睿™第九代台式机,i7-9700TE,最高4.3 GHz,8个核心
4个独立的10/100/1000 Mbps PoE 802.3af/at,共60W
2个外部SSD/HDD和2个mSATA,用于RAID 0、1
IP65防水等级
3个WWAN模块插槽,每个用于2个外部SIM插座
3个mini-PCIe插槽和2个M.2 key B插槽
符合CE/FCC/EN50155 OT4级标准
宽电压输入24~110 VDC,带隔离功能
- 产品介绍
- 技术参数
- 订购信息
- 相关下载
移动系统nROK 7251完成了公共交通和服务的运营效率。基于第九代英特尔®酷睿™处理器i7-9700TE和IP65防水等级,它提供了一个集成的解决方案,包括高计算能力、4个独立PoE端口、无线通信(3 x WWAN + 6 x SIM)和GNSS跟踪支持,以记录列车上的活动、位置、高质量的视频、驾驶模式和诊断,为列车实现更好的安全和管理措施。
CPU | Support 9th/8th generation Intel® Core™ i7/i5/i3 LGA1151 socket - Intel® Core™ i7-9700TE, TDP 35W |
芯片 | Intel® Q370 platform controller hub |
内存 | 双通道260针DDR4 SO-DMIM插座,最高32GB/通道(双通道64GB,非ECC最高2666MHz),默认4GB+4GB工业级内存 |
视频输出 | Chipset Intel® UHD graphics 630 1 x Waterproof VGA up to 1920 x 1200 @ 60Hz |
存储 | 2 x 2.5" SATA 3.0 外置SSD/HDD(兼容15mm高度),支持RAID 0/1 2 x mSATA 3.0 (BIOS选择,占用mPCIe插槽) |
扩展 | 1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA 3.0 (BIOS selection)) 1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA 3.0 (BIOS selection)), BOM optional full size mini-PCIe socket (USB 2.0) for LTE module with 2 x external SIM 1 x Full size mini-PCIe socket (USB 2.0) for LTE module, BOM optional M.2 3042 Key B socket (USB 2.0, USB 3.1 Gen2) for LTE/5G NR module with 2 x external SIM 1 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen2) for LTE/5G NR module with 2 x external SIM 1 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen2, PCIe 3.0 (BOM optional)) for LTE/5G NR modem with 2 x external SIM |
卫星导航和车载传感器 | 1 x 默认的 U-blox NEO-M8N GNSS 模块,用于 GPS/Gloness/QZSS/Galileo/Beidou。 可选择带航位推算的模块 G传感器 (3轴, 10位分辨率) |
局域网和以太网供电 | 4 x Independent LAN, 10/100/1000 Mbps I210-IT GbE, PoE 802.3af/at, max. 60W 1 x LAN, 10/100/1000 Mbps I219 支持iAMT and WOL |
安全 | TPM 2.0: Infineon SLB9665TT2.0FW5.62 (BOM optional) |
I/O 前面板 | 21 x LED指示灯(包括4个可编程的LED) 6 x 外部可访问的SIM卡插座(4个WWAN + 8个SIM,BOM可选),带盖子 1 x 复位按钮 2 x 2.5 "外置SSD/HDD 12 x SMA天线孔 3 x USB 3.1 Gen1 A型(5V/1A),带盖子 1 x USB 3.1 Gen2 A型(5V/1A),带盖子 |
I/O 后面板 | 4 x M12 X-coded PoE 802.3af/at, max. 60W 1 x M12 X-编码LAN端口,10/100/1000 Mbps 1 x 防水的直流输入连接器,带点火功能,公口 1 x M8,用于1个麦克风输入,1个线路输出 2 x 防水DB9(COM1/COM2),用于完整的RS232(隔离) 1 x 防水DB9(COM3),用于完整的RS232/422/485(隔离) 1 x M12 A编码的10针(DIO - 4 x DI和4 x DO(隔离) - 用于DIO隔离的电源输入,9~36V DC 1 x M12 A编码的2 x USB 2.0接口 1 x VGA |
电源和软件 | 电源输入24~110 V DC,带隔离功能 反向保护,OCP和UVP 可通过软件选择开机和关机电压,实现低功率保护 通过软件设置8级电源开/关延迟时间 支持10~255秒WDT,通过软件设置 SDK(Windows/Linux)包括实用程序和示例代码 |
系统 | Windows 10 Linux |
尺寸 | 260 x 256 x 110 (W x D x H) (mm) |
重量 | 6.5kg |
环境 | 工作温度 - EN 50155, OT4 级 (-40~70°C), 85°C 10 分钟 (w/ 35W TDP CPU, 工业 SSD) 空气流通 储存温度:-40°C~80°C 相对湿度:90%(非冷凝) 振动(随机) - 2g@5~500 Hz(运行中,SSD) 振动 (SSD) - 操作:MIL-STD-810G,方法 514.6,第 4 类,公共运输美国公路卡车振动暴露 - 存储:MIL-STD-810G,方法 514.6,类别 24,最低完整性测试 冲击 (SSD) - 操作:MIL-STD-810G,方法 516.6,程序 I,功能冲击=40g - 非操作:MIL-STD-810G,方法 516.6,程序 V,碰撞危险冲击测试=75g |
认证 | CE FCC Class A EN 50155: 2017 - 环境温度 EN 50155, Class OT4 (-40~70°C), 85°C 10 分钟 - S1、S2级电压供应中断(S2:36~110VDC@70%负载) - C1、C2 类的供应转换 - EMC EN 50121-1:2017,EN 50121-3-2:2016+A1:2019 - 环境 EN 60068-2-1、EN 60068-2-2、EN 60068-2-30 - 冲击和振动 IEC 61373 B 类 - 防护涂层等级 PC1(PC2,根据要求) EN 45545-2: 2013+A1:2015 |
nROK 7251-WI-7C4IP (P/N: 10A00725100X0)
Intel® Core™ 9th Gen. i7-9700TE, 2 x 4 GB industrial grade memory, DC input 24V~110V w/ isolation, 1 x VGA, 1 x LAN, 4 x PoE 802.3af/at (total 60W), IP65
