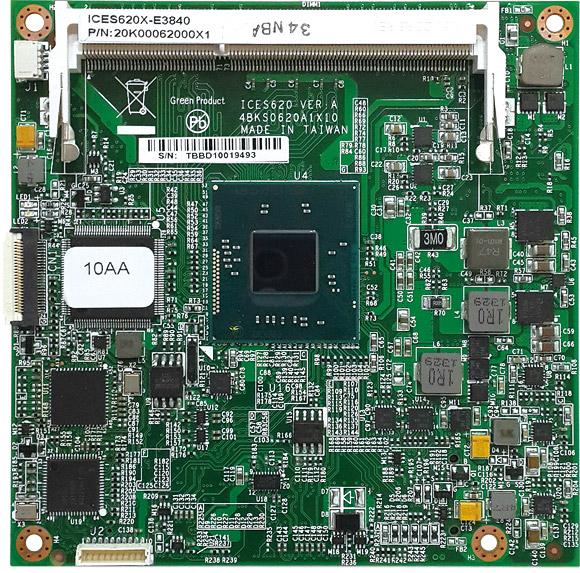

ICES 620X

COM Express Type 6,紧凑型模块,Intel® Atom™ E3800处理器,DDR3L/GbE/2SATA/4 X PCIe,DP/USB3.0

嵌入式Intel® Atom™ E3800处理器,四核心支持

内置嵌入式控制器,支持EAPI

最高支持4GB DDR3L,without ECC/SO-DIMMs 1066/1333MHz

支持4 x PCIex1,1 x USB3.0/7 x USB2.0/2 x SATA2.0和GbE

2 x DP/VGA接口

尺寸95 x 95mm (W x L)


ICES 620X是一款COM Express Type 6紧凑型模块,采用Intel® Atom™ E3800四核处理器,和一个DDR3L SO-DIMM内存槽,without ECC,最高支持8GB 1066/1333MHz内存。ICES 620X集成了Intel® 第七代图形引擎,支持CRT双显,分辨率高达2048 x 1536,以及2DPs 连接(HDMI1.4a/DP1.2配置)。高性能ICES 620X COM Express模块支持SATA、USB2.0 & USB3.0/VGA/DP (HDMI)/PCIex1。

CPUIntel® Atom™ E3800 Quad core processor up to 1.91GHz
内存Dual DDR3L/SO-DIMMs without ECC support 1066/1333MHz memory up to 8GB
BIOS

AMI System BIOS

Plug and play support

Advanced power management and advanced configuration & power interface support

显示

Intel® HD graphics with DX9 support

Two DPs interfaces down to the carried board

Standard VGA interface

COM Express连接器

AB:

VGA/HDA/2 x SATA/GbE/4 x PCIex1 (without Gbe)/7 x USB2.0 LPC bus/SDIO (without GPIO)/GPIO/SMBus (I2C)/SPI BIOS

CD:

1 x USB3.0/2 x DP (HDMI)

电源需求

+12V, +5VSB, +3.3V RTC power

Support both AT and ATX power supply mode

One 3 pins 90 degree edge-connector for DC +12V fan

尺寸95mm (W) x 95mm (L)
运行环境

Board level operating temperatures: -40°C to 85°C.

Storage temperatures: -20°C to 80°C

Relative humidity:

10% to 90% (operating, non-condensing)

5% to 95% (non-operating, non-condensing)

认证

Meet CE

FCC Class B


ICES 620X-3845 (P/N: 10K00062004X0)

COM Express Type 6 紧凑型模块,支持-40°C 到 + 85°C宽温操作,Intel® Atom™ E3800处理器/4C,1.91GHz/DDR3L,without ECC/ PCIe/HDMI/VGA/SATA/GbE


ICES 620X-3826 (P/N: 10K00062003X0)

COM Express Type 6 紧凑型模块,支持-40°C 到 + 85°C宽温操作,Intel® Atom™ E3800处理器/2C,1.46GHz/DDR3L,without ECC/ PCIe/HDMI/VGA/SATA/GbE
