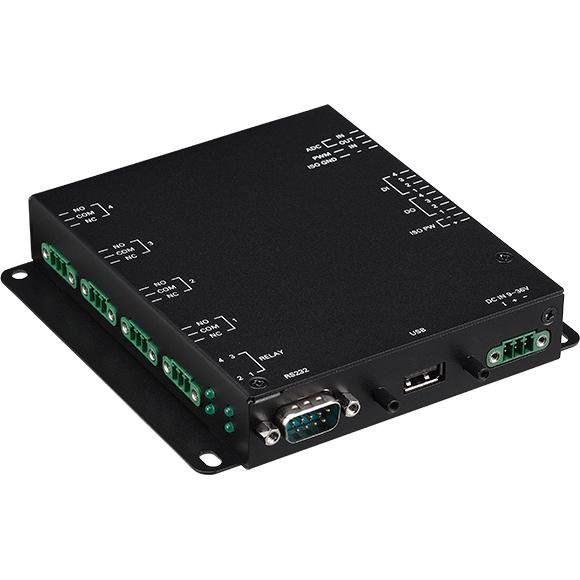

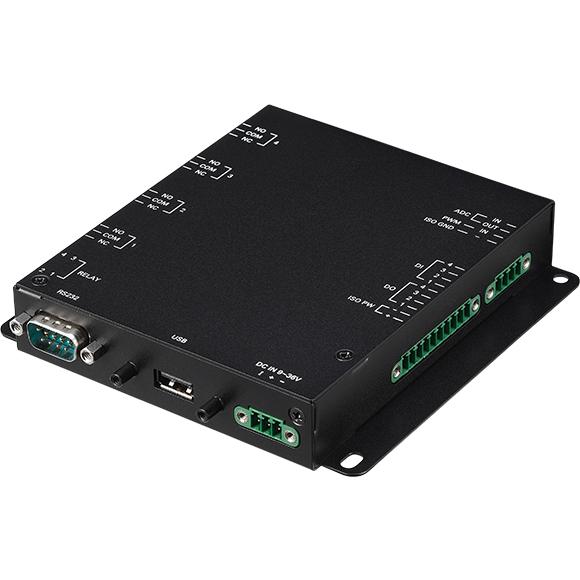

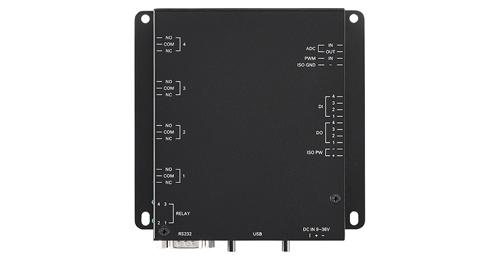

VTK-RELAY

超薄和坚固的汽车继电器模块

4 x C型继电器,10A @12VDC/5A @24VDC

4 x 隔离的数字输入

4 x 隔离的数字输出

1 x 模拟输入和 1 x 频率输入

RS-232和USB 2.0的各种通信接口

宽范围直流输入,9~36V

宽范围工作温度 -40°C~70°C

兼容CE,FCC B级


VTK-RELAY是一个超薄,坚固的继电器模块。它通过机载单片机远程控制,并通过RS-232或USB 2.0通信传输。4 x继电器输出,4 x DI, 4 x DO, 1 x模拟输入,1 x频率输入,方便客户设置车辆系统。


它符合严格的MIL-STD-810G军事标准的坚固、紧凑机制。由于其超薄的设计,它特别适用于空间有限的车辆,但会因为其小体积而减少其功能。VTK-RELAY不包含DIP开关,只需从车载计算机发出一个命令,你就可以改变继电器/DI/DO设置来到达你的应用程序。


继电器输出

通道:4通道

类型:C型

连接器:3 x 插入式接线端子

触点额定电流:10A @12VDC/5A @24VDC

数字输入

通道:4频道

传感器类型:湿接点(默认)/干接点

I / O模式:DI

湿触点:9-36V, 12V @ 1.1mA/24V @ 2.2mA

干接点:外部0 ~ 36V

湿接点或干接点应按SW实用程序选择

数字输出

频道:4个通道

传感器类型:湿触点(默认)/干触点

I/O模式:DO

湿式接触:9-36V,9V @13.2mA/12V @17.6mA/24V @25.29 mA/ 36V @52.7mA

干接点:外部0至36V

湿触点或干触点应通过SW工具选择

模拟输入

通道:1通道

分辨率:10 位

I/O方式:电压/电流输入

输入范围:0-36V,0-3A

频率输入

通道:1通道

I/O方式:频率(PWM)输入

输入频率范围:2Hz 至 6KHz

电源要求

输入电压:9~36V DC

输入电流:70mA @12V DC

I/O 中继接口侧

4个继电器的3个插入式端子板,用于N.O./COM/N.C。

4个LED指示灯,用于显示激活的继电器1至4

I/O 接口-IO端

1 x DB9用于RS-232

1个A型USB 2.0

1 x DC输入 9~36V (3个插入式端子板,用于VIN/IGN/GND)

I/O接口-COM/USB端

1 x 10个插入式端子板,用于4 x DI/4 x DO/ISO PW/ISO GND

1 x 4个插入式端子板,用于模拟输入/频率输入/ISO GND

系统Windows driver

Linux (by request)

基本信息

124mm (W) x 126mm (D) x 24mm (H) (4.88” x 4.96” x 0.94”)

重量: 0.42kg (0.9lbs)

环境

温度

- 工作温度:-40°C 至 85°C

- 储存温度:-45°C 至 85°C

- 根据 EN60068-2-30 进行湿热测试

湿度

- IEC60068-2-3, 湿热稳态测试, 40C, 95%, 48hrs

振动

- IEC 60068-2-64, 2G

- 操作:MIL-STD-810G,514.6C 程序 1,类别 4

- 存储:MIL-STD-810G,514.6E 程序 1,类别 24

震惊

- MIL-STD-810G,516.6 程序 I,卡车和半挂车=40g

- 碰撞危险:程序 V,地面设备=75g

认证(兼容)

CE

FCC Class B


VTK-RELAY-01 (P/N: TBD)
