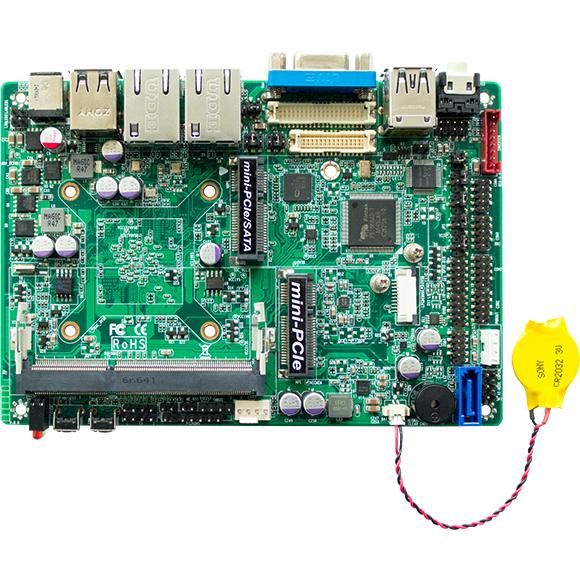

EBC 355A

3.5英寸ECX板载英特尔Atom® N2930 CPU Intel® Baytrail

板载英特尔Atom®处理器N2930,SoC带DDR3L SO-DOMM

支持1个VGA,1个eDP,1个LVDS,2个LAN,1个SATA,1个USB3.0,7个USB2.0,1个Line-out Jack,1个全尺寸mSATA/mini-PCIe,1个半尺寸mini-PCIe

DC +9V~24V输入

3.5 "无风扇

可选的。Wi-Fi模块,mSATA存储


EBC 355A是一块3.5英寸的SBC嵌入式板,板载英特尔Atom®处理器N2930产品系列(原代号为 "Bay Trail-I"),具有1MB二级缓存,支持DDR3L 1066/1333,同时集成英特尔®Gen.7图形引擎增强型Gfx & Video,支持DX 11*,OGL3.2,全高清解码(MPEG2, VC1, AVC, H.264),同时集成图形用于大型显示应用,支持多显示器。


英特尔Atom®处理器N2930产品系列提供一个SATA、四个串行端口、一个USB 3.0端口、七个USB 2.0端口、两个千兆以太网LAN端口和两个mini-PCIe。应用的接口。EBC 355A能够支持具有丰富I/O的矩阵显示器,是一个具有低功耗和小尺寸的多媒体应用的优秀解决方案。


CPU On-board Intel Atom® processor N2930 SoC, dual core 1.8GHz, TDP: 7.5W
显示

1 x VGA connector (resolution up to 1920 x 1200@60Hz.)

1 x eDP connector (resolution up to 1920 x 1080@60Hz.)

1 x LVDS connector (resolution up to 1920 x 1080@60Hz.)

系统

1 x DDR3L 1333MHz SO-DIMMs, up to 8GB

2 x GbE LAN: Realtek 8111G GbE.

4 x RS232 (3 x RS232, 1 x RS232/485/422 by COM1) with 5/12V selectable header

1 x USB 3.0 , 7 x USB 2.0 (3 x connector/4 in header)

1 x HD Audio Jack (Line-out), 1 x SPDIF out header

1 x Front panel audio header

Watchdog Timer 1~255 sec./min. programmable

1 x SMBUS header

1 x 8-bit GPIO(4 in/4 out)

Support Chassis intrusion

Support 9~24V DC Jack input

BIOS

AMI 64Mb Flash ROM

Storage Device

1 x SATAII 3Gb/s

扩展

2 x mini-PCI express slot,

- Half size support & PCIe/USB interface)

- Full size support m-SATA & PCIe/USB interface)

电源

Single power 9~24V DC input.

AT/ATX mode (by jumper setting default-ATX)

前面板 I/O

2 x Button (ATX power on/off & reset button)

2 x LAN LED activity header (power & HDD LED)

后面板 I/O

2 x RJ45 GbE controller

1 x Double stack (1 USB 3.0 & 1 USB 2.0)

1 x Double stack USB 2.0

1 x VGA display output

1 x HD Audio Jack

1 x DC Jack input

基本信息

Operating temperature: 32°F~140°F (0°C~60°C)

Storage temperature: -40°F~185°F (-40°C~85°C)

Relative humidity: operating 10%~90%, non-condensing

尺寸Display head: 3.5” SBC form factor (148mm x 102mm)
系统

Windows 7/8.1/10 32/64-bit

Linux

认证

EMC & Safety

CE/FCC (Class B)


EBC 355A-N2930 (P/N: 10E00035514X0)

On-board Intel Atom® processor N2930, Soc w/DDR3L SO-DOMM, support 1 x VGA, 1 x eDP, 1 x LVDS, 2 x LAN, 1 x SATA, 1 x USB 3.0, 5 x USB 2.0, 1 x Line-out Jack, 1 x full-size mSATA/mini-PCIe, 1 x half-size mini-PCIe, DC +9V~24V input


Optional

Accessories 12V, 60W power adapter w/o power cord (P/N: 7400060028X00)

COM port cable (P/N: 603COM0090X00)

USB cable (P/N: 603USB0084X00)
